製品紹介
次世代ダクト板取展開ソフト
ダクトキャム・コンプリート

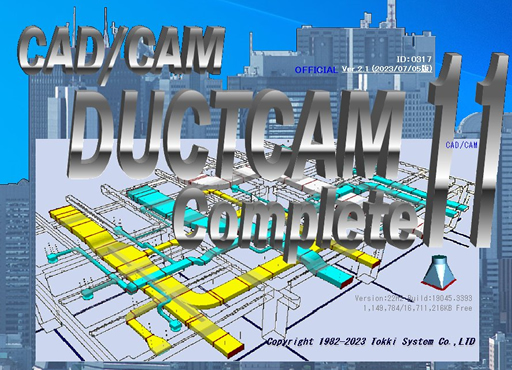

DUCTCAM® Complete10
-さらに進化した新しい3次元の世界を拓きます-
さらに進化した新しい3次元の世界を拓きます
従来の平面表示では難しかった製作ダクトの「実物のイメージ」をあらゆる方向から「立体」で表現

□ 板厚・ハゼ折曲げなどを考慮したダクトサイズに自動補正

□ 折曲げ角度・位置の自動計算とケガキ・印刷・表示

□ 勾配ダクト・分割開口ダクト・芯ズレダクト

など、さらなる、正確性・品質・生産性の向上に効果を発揮します。

ダクトキャム・コンプリートは、ダクト板取展開システムとして、ご提供を開始以来35年以上にわたり日本中の企業様に鍛え抜かれ、高い信頼を頂いているソフトウエアです。
業界標準化の流れや新工法に的確に対応

□ 勾配ダクトなど300種類以上の洗練された板取り展開の形状ソフトを標準搭載

□ 板ロス低減、切断時間短縮、CAD仕様の切断を「共通切断」や「自由切断」機能により実現

□ 分岐ダクト製作時に形状の多彩な組合せを「返し代詳細設定(元側)」機能により実現

□ 開口を含むCAD/CAM連携を「条件設定拡張(自動設定)」と「開口処理」機能により実現

□ 表面㎡計算をはじめ内共板工法、船工法(造船)、PCD工法、オーバル・ダクトなども標準搭載

□ 組立・吊込情報の自動書込み「オート・マーキング」機能で健康・安全性に優れた作業環境を実現

特許に基づいたCAMの基本技術を駆使

□ ソフトウェアの基本ロジックからハードウェアまで広範囲な特許を取得、その基本技術を駆使
特許第1921319号:特許第2125156号:特許第2138189号:特許第2505711号

各種プラズマ切断機の対応

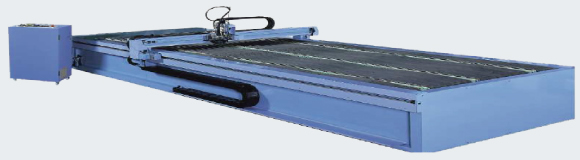

プラズマ切断機
国際電業㈱
小池酸素工業㈱
㈱深川製作所
CAD/CAM連携
㈱四電工
㈱ダイテック
㈱コモダ工業システムKMD
ニーズに合ったDUCTCAM®製品の選択
=標準装備   ○=オプション
主な仕様 DUCTCAM® Complete10 DUCTCAM® Complete7
3D/2D表示
板取展開基本形状の種類(リリース時) 305 283
ダクトサイズ自動補正(板厚・ハゼ折曲げなどを考慮)
折曲角度・位置の自動計算(結果をケガキ・印刷・表示)
開口可能ダクト形状の種類 75 26
4分割可能ダクト形状の種類 7
勾配ダクト
分割開口ダクト(直管)
表面㎡計算
返し代詳細設定
条件設定拡張機能
共通切断
自由切断
オーバル・ダクト
フランジ工法
共板工法(TFD,TDC)
メッツ工法
内共板工法
PCD工法
溶接工法
船工法(造船)
DXF出力(板単位)
現場数 9,999 9,999
開口面(最大)・開口数(最大) 6・60 6・60
※Complete10とComplete7とのデータの互換性はありません。
※Complete10とComplete7とのデータの互換性はありません。
オプション DUCTCAM® Complete10 DUCTCAM® Complete7
CAD/CAM CADEWA PL3-Ver2.0
CAD/CAM CADEWA PL3 BE-Bridge-Ver3.0
CAD/CAM CADWe'll CAPE・Tf@S SP-Ver4.0
※それぞれのCADをセットでサポートします。
※ダクトサイズ自動補正はサポートいたしません。
※それぞれのCADをセットでサポートします。
※ダクトサイズ自動補正はサポートいたしません。
作動環境 DUCTCAM® Complete10 DUCTCAM® Complete7
対象OS Windows10
64ビット版
version1809
Windows7
32ビット版
2020年1月14日サポート終了
Professional
日本語バージョン
CPU Intel® Core™ i5 / Core™2Duo 同等品以上
必須メモリ容量 8GB / 4GB 以上
ディスプレイ解像度 1024 X 768ドット以上
入力装置 マウス・キーボード
その他 DVD,HDD:500GB以上,USB2.0以上
※価格はオープンプライスです。価格は販売店にお問合せください。
※記載されている内容は予告なく変更する場合があります。(2017年3月)
※価格はオープンプライスです。価格は販売店にお問合せください。
※記載されている内容は予告なく変更する場合があります。(2017年3月)
DUCTCAM Complete10 パターン集PDF
